[TOC] 本文提供.AB 1769远程调试的操作信息。

  1. 登录服务器，在服务器上选中远程网关，点击右边的SiteManager GUI,进入网关GUI界面。 1769 L8ER-BB1B PLC - 图1

  2. 检查DVE1 网口的IP是否与PLC的IP处在同一个网段。 1769 L8ER-BB1B PLC - 图2

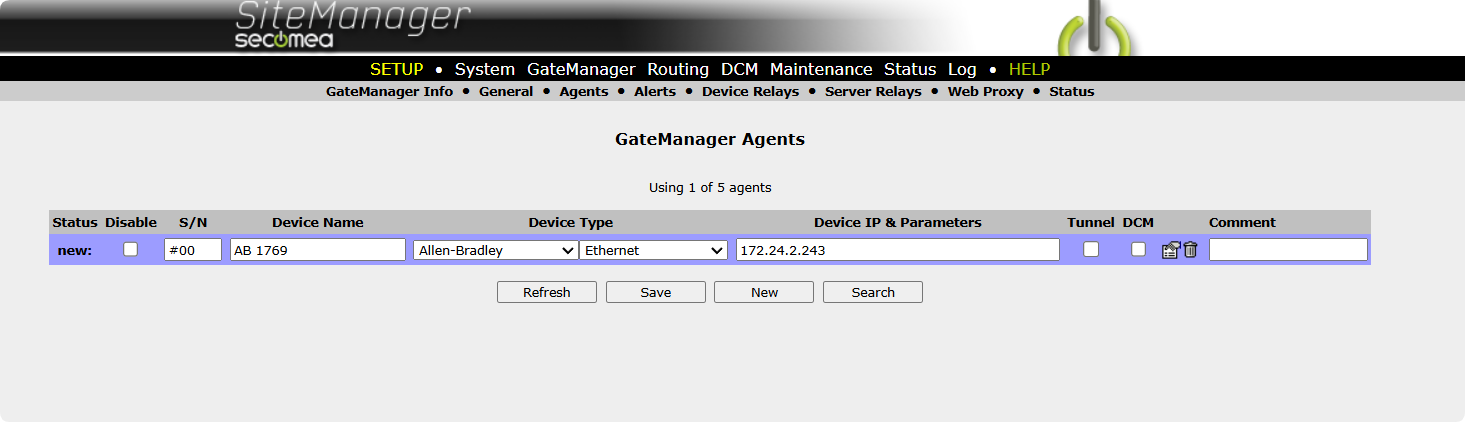

  3. 进入菜单GateManager-Agents，添加设备信息。 1769 L8ER-BB1B PLC - 图3

  4. 返回GateManager账户，选择需要访问的设备，点击Connect。 1769 L8ER-BB1B PLC - 图4 1769 L8ER-BB1B PLC - 图5

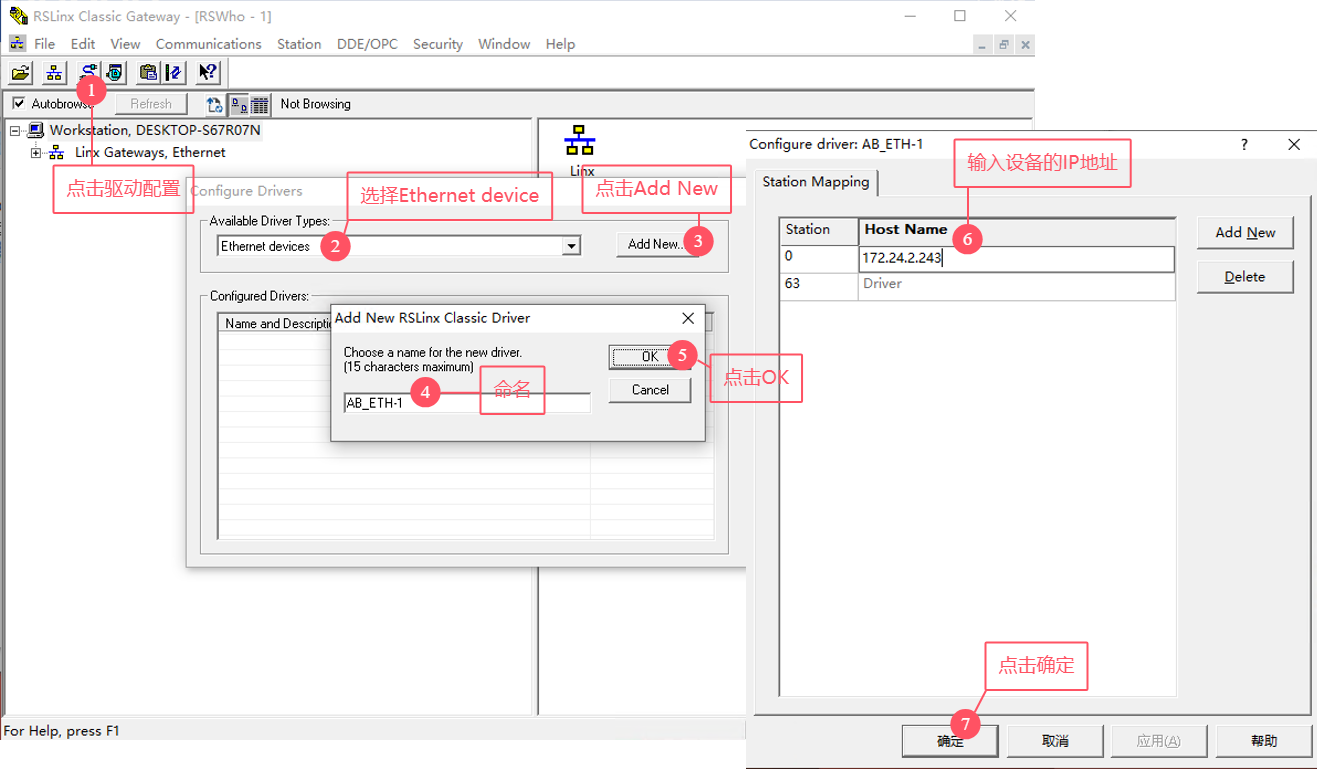

  5. 打开RSLinx，点击驱动配置，选择Ethernet device，点击Add New,驱动命名，点击OK，输入设备的IP地址，点击确定 1769 L8ER-BB1B PLC - 图6

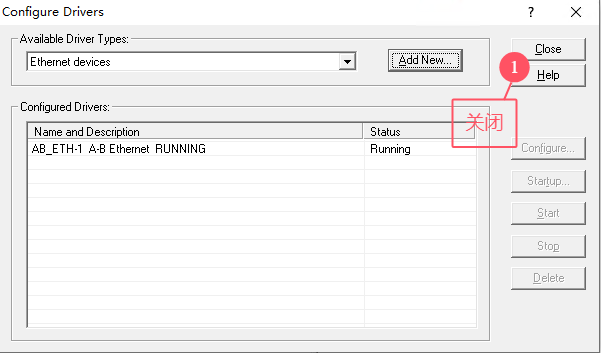

  6. 点击Close关闭 1769 L8ER-BB1B PLC - 图7

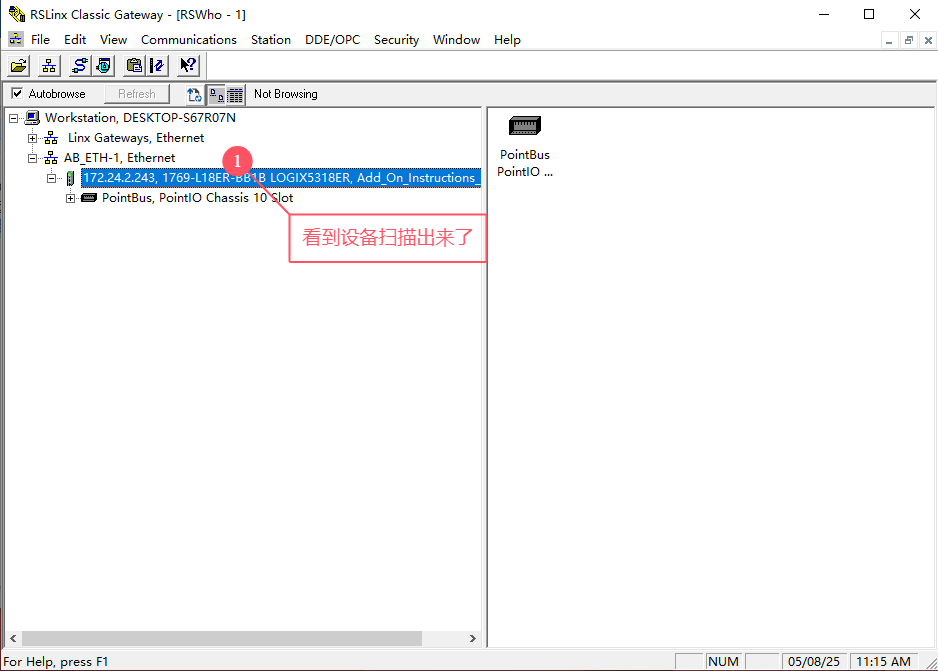

  7. 看到设备扫描出来了 1769 L8ER-BB1B PLC - 图8

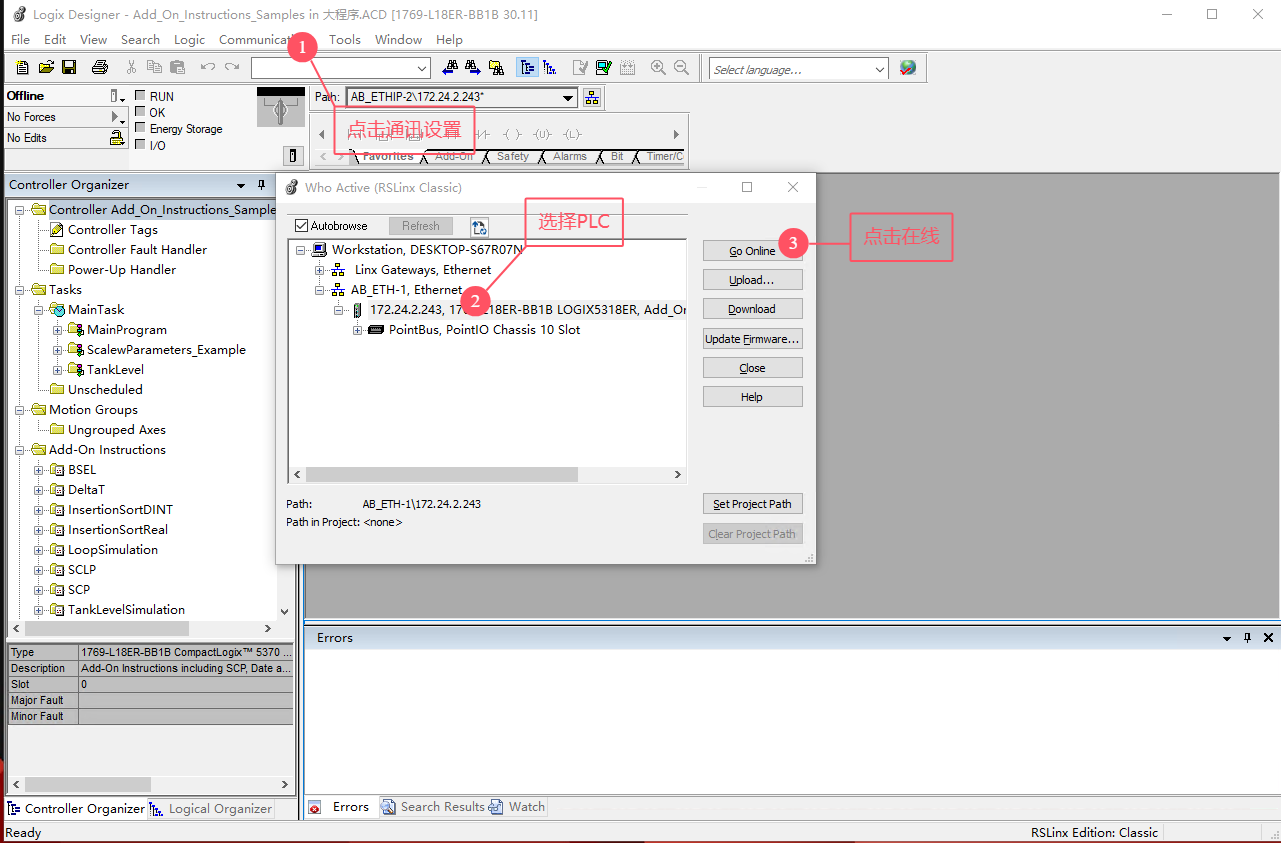

  8. 打开编程软件，通讯设置，选择PLC，点击在线 1769 L8ER-BB1B PLC - 图9

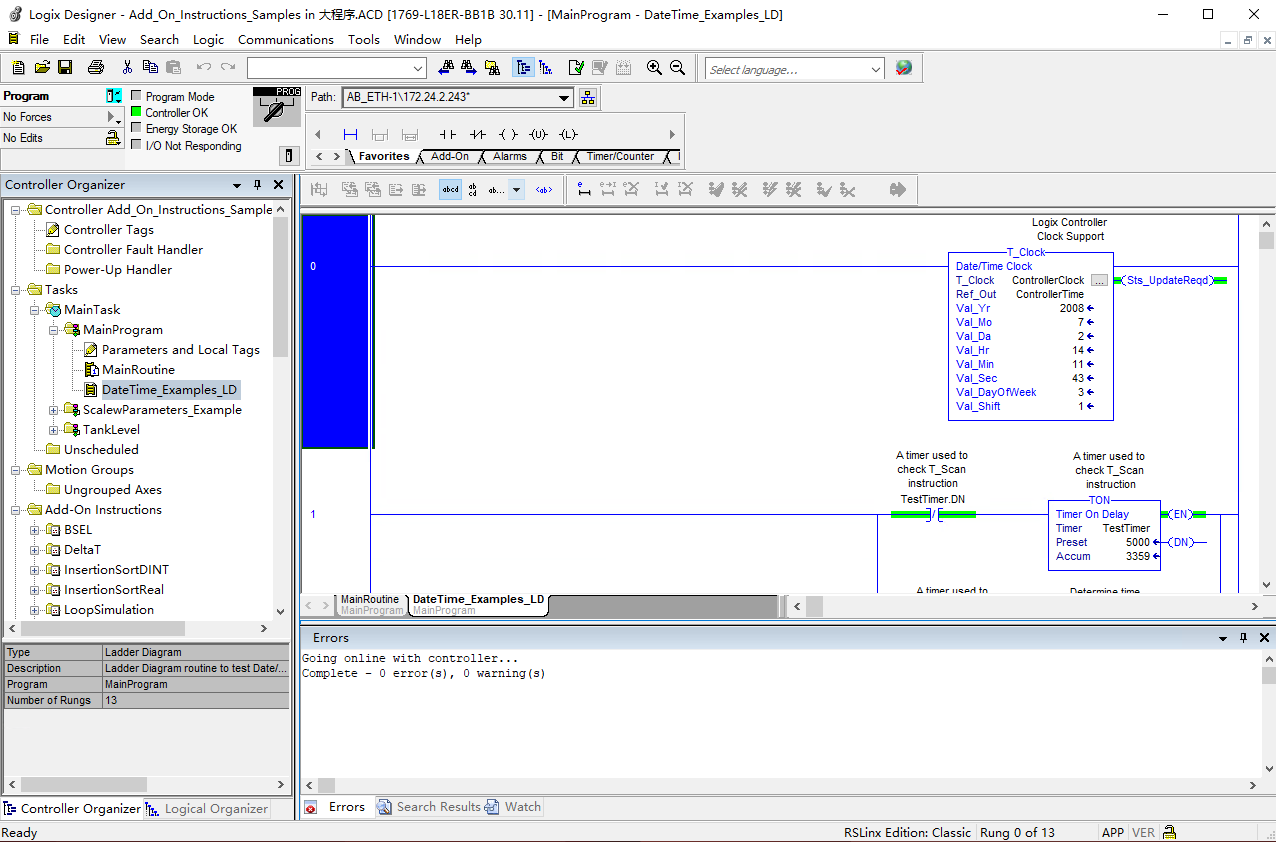

  9. 在线监控PLC 1769 L8ER-BB1B PLC - 图10
